El Taller Artesanías Car Audio de San José Iturbide, Guanajuato, realizó este trabajo de fabricación para un Chevrolet Camaro SS, en el cual se instaló un subwoofer Pride de 12 pulgadas. Aquí vemos parte del diseño de la caja acústica.
La caja acústica tiene un área de 4.4ft3 entonada a 37hz, fabricada en MDF de 19mm reforzada internamente, con doble bafle.
Aquí se puede observar detalles del puerto de la caja acústica.
La caja acústica se tapizó en alfombra gris con una sobre tapa en vinil negro.
Para la instalación del subwoofer Pride de 12 pulgadas y potencia de 4000 watts RMS se utilizaron tuercas T y tornillos Allen de acero inoxidable con rondana plana y de precisión.
En la imagen se ven sobrepuestas las tuercas, al final se aprietan definitivamente.
Así lucirá el subwoofer Pride.
Al momento de tapizar la caja acústica, se le hizo un detalle en alto relieve con las siglas de SS.
Para la zona de la sombrerera se fabricó una caja acústica con divisiones para 4 medios Hertz de 6.5 pulgadas y dos tweeters.
También se le hicieron detalles de personalización.
Aquí vemos la tapa o panel fabricado a la medida de la zona de la sombrerera. Cabe mencionar que se montó otro set de altavoces en el lugar original de las puertas.
El amplificador dedicado a los subwoofers es un Pride de 1 canal y 5000 Watts de potencia RMS. A éste se le fabricó un rack a medida tapizado en vinil negro personalizado con rejillas de plástico en los costados.

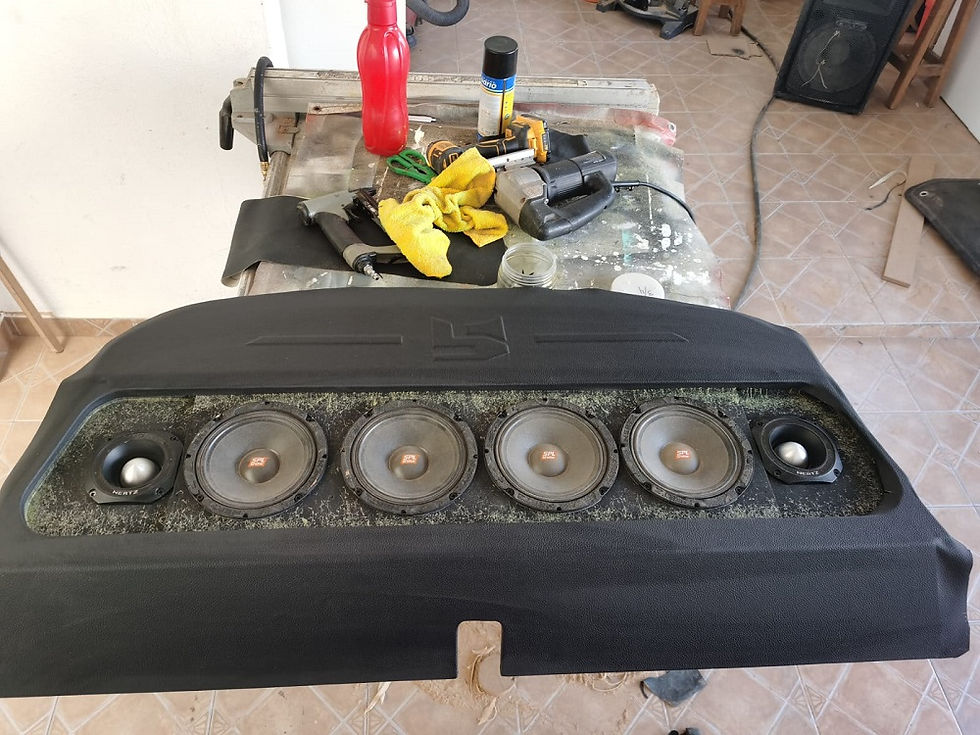

En la imagen se observa el panel o caja de los medios con la forma de la sombrerera original, se le fabricó una rejilla para proteger los altavoces de medios y agudos.
Al final así luce el rack del amplificador y la sombrerera fabricada a la medida con sus cuatro altavoces de medios y el par de tweeters. Éstos, junto con los instalados en las puertas, son alimentados por un amplificador Hertz de 4 canales, modelo HDP4.
Y así luce la caja acústica ventilada en la cajuela de un Chevrolet Camaro SS.
Por último, es importante mencionar que se utilizó cableado 100% de cobre para la alimentación de corriente y tierra marca Sky High. Puedes contactar a este taller al WhatsApp: 4191070137.
