En esta ocasión mostraremos la Fabricación de Door Panel para la integración de un sistema de bocinas tipo componente Focal en las puertas traseras de un Chevrolet Cavalier modelo 2018. De agencia este vehículo no cuenta con espacio para bocinas, así que debemos “crear” este espacio sin realizar modificaciones extremas en la tapa de la puerta. Por otro lado, para mejorar notablemente el sonido de estas bocinas y evitar vibraciones, colocaremos material insonorizante. Además, en esta Fabricación de Door Panel debemos mantener una estética similar a la original, por lo que serán forrados en tela grille color negro para evitar que las bocinas se vean y el sonido se disperse sin mayor problema.
Procedimiento para la Fabricación de Door Panel
1. Comenzamos por desmontar la tapa de la puerta.
2. Aquí ya tenemos la tapa desmontada y en la mesa de trabajo.
3. Por la parte trasera las tapas de las puertas tienen un material acojinado, el cual retiraremos.
4. Ahora vamos a separar la parte del revistero del resto de la tapa de la puerta.
5. Usamos una broca para volar los remaches de plástico.
6. Aquí vemos como queda separado el revistero de la tapa de la puerta.
7. Así luce la tapa de la puerta sin el revistero.
8. De esta manera es como deseamos que quede ubicada la bocina de medios con medida de 6.5” en la tapa de la puerta.
9. Debemos proteger la zona donde vamos a trabajar con masking tape.
10. Vamos cortando madera para ir dando forma al door panel.
11. También abrimos el espacio donde irá el tweeter.
12. Aquí vemos como va tomando forma el door panel.
13. El siguiente paso es aplicar fibra de vidrio en pasta para darle forma y refuerzo al panel.
14. Una vez seca la fibra de vidrio en pasta, procedemos a colocar una capa de pasta automotriz.
15. Ahora cortamos unos arillos de madera de 12mm...
16. Aquí vemos como queda el arillo por la parte trasera, y lo fijamos al panel.
17. Para darle forma y refuerzo, aplicamos fibra de vidrio entre el arillo y el panel para formar una sola pieza.
18. Al secar los materiales ya podemos retirar la “cara” del door panel de la tapa de la puerta.
19. En este punto podemos probar que el tweeter también se acople sin problemas al door panel.
20. Si todo va bien hasta este momento, montamos la tapa en la puerta, colocamos el door panel y nos aseguramos que todo asiente correctamente.
Te invitamos a conocer la Unidad Principal Pioneer modelo es SPH-C10BT en este video:
Continuamos...
21. Continuamos desmontando todo y lijando la pasta sobre la mesa de trabajo.
22. Conforme vamos lijando hay que ir detallando; donde sea necesario aplicamos más pasta.
23. Aquí vemos cómo va quedando el door panel.
24. Así deben quedar ya lijados y detallados.
25. Los pintamos en color negro.
26. Ahora los forramos con tela grille en color negro.
27. Fijamos el tweeter en la base por la parte trasera, para la conexión colocamos un multicontacto.
28. Así va quedando hasta el momento el door panel.
29. El siguiente paso es fijar el panel con tornillos y silicón caliente en la tapa de la puerta.
30. Colocamos un tramo de material insonorizante para evitar fugas del medio hacia la parte interna de la tapa de la puerta.
31. Continuamos y fijamos la bocina de medios en el door panel.
32. Sujetamos el cable del tweeter a la bocina de medios.
33. Así queda el panel por la parte trasera.
34. Este es el material insonorizante de Ground Zero que colocaremos en las tapas de las puertas.

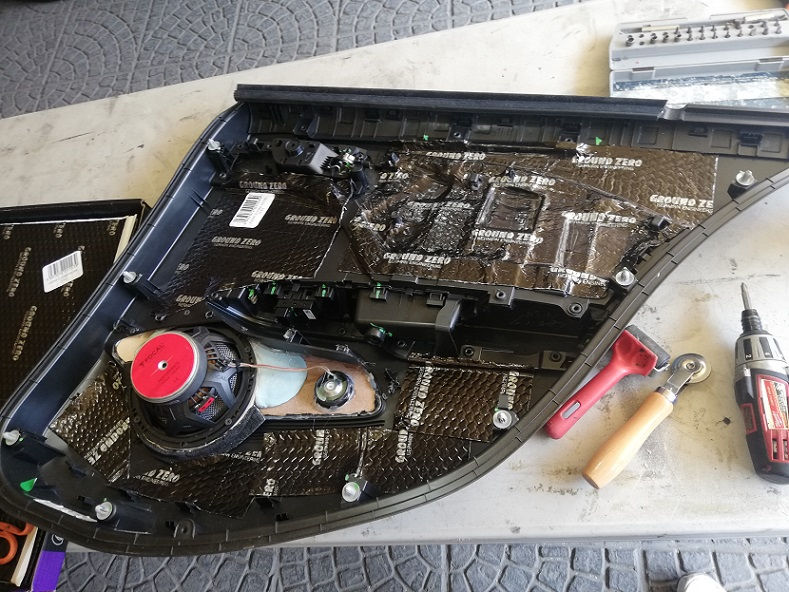

35. Aquí vemos como queda la parte posterior de la tapa de la puerta con la instalación del material insonorizante. Esto ayudará a reducir vibraciones y mejorar el sonido.
36. Nuevamente colocamos el material acojinado para que la tapa de la puerta quede como de agencia.
37. Como lo comentamos en un inicio, este auto no trae bocinas en las puertas traseras, así que debemos pasar los cables y para darles un toque original, les colocamos cinta Tesa.
38. Aquí podemos ver como quedan los cables ya pasados.
39. Procedemos a conectar los cables a los altavoces de medios y agudos.
40. Por último, colocamos y fijamos las tapas en las puertas y listo, ¡ya quedó nuestra Fabricación de Door Panel con vista tipo original!
